完成用部品
12K42 能動義手用エルゴアーム 肘継手
試着をご希望の際は、担当の義肢製作施設にご相談ください。
特徴
特徴
12K42能動義手用エルゴアームは、能動義手用の肘継手です。
従来の能動義手用に使われている肘継手と比較して、少ない力で肘を曲げることができる屈曲補助装置(AFB)が、搭載されているのが大きな特徴です。
AFB(屈曲補助装置)の動き
AFBとは、従来の能動肘継手と比較して少ない力で肘を曲げることができる装置です。
この装置により、断端を振る事で、肘継手の曲げ伸ばし動作を行う事ができます。
義手を振り上げると、肘継手が曲がります。この時、肘を曲げた状態で保持することができます。完全にロックしたい場合は、ケーブルを引く事でロック/アンロック操作ができます。
屈曲した肘継手は、断端を素早く前後に動かすか、健側で押すことにより、伸ばすことができます。
肘を伸ばした状態では腕が振りやすい状態となり、歩行動作や左右のバランスが自然です。
![筋電義手 能動義手 構造と仕組み 12K42 エルゴアーム肘継手 ロック/アンロック操作 AFB肘屈曲アシスト機能](https://images.ctfassets.net/8ks1shyq5m87/1vubcgsBkjUUmR1buhB5LH/d7283120318affe4ff164db4173e94d8/12k42_afb2_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
ロックが可能
ケーブルを引く事で、任意の位置でロックする事ができます。
ロック用のケーブルは、健側で操作、または操作用のハーネスを取付けて操作します。
![筋電義手 能動義手 構造と仕組み 12K42 エルゴアーム肘継手 ロック/アンロック操作 AFB肘屈曲アシスト機能](https://images.ctfassets.net/8ks1shyq5m87/4HEZAmvcsCVVKCpwvvXyW1/4bdd1a56ef8bb2815ce0a3841817ac28/12k42_image_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)

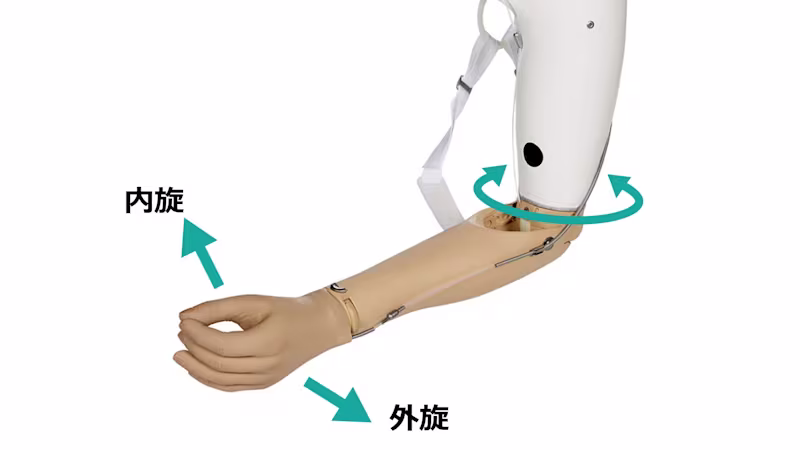

前腕部の内外旋
上腕部の取付け部分が回旋する事により、前腕部を内外旋(±80°)させる事ができます。
身体にハンドを近づけたり離したり、状況に応じて位置の調整が可能です。
また内外旋の抵抗の強さは調整することが可能です。
![義手パーツ 12K42能動義手用エルゴアーム肘継手 構造と仕組み AFB屈曲アシスト ロック/アンロック機能 殻構造 歩行時の自然な腕の振り](https://images.ctfassets.net/8ks1shyq5m87/5zXlfeMjofftrUPLeDWW7u/dcb8fe673f608816b5503e09170bef09/12k42_rotation_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
組合せ
組合せパーツ
10V39屈曲手継手や、10V36/10V18面摩擦式手継手と組合わせて使用します。
![義手の構造と仕組み 構成パーツ手継手 ローテーター/回旋/面摩擦/殻構造/骨格構造](https://images.ctfassets.net/8ks1shyq5m87/2Cfkf2fAuGCtaBy86SoS1Z/9eb033e28f9d8796bcfb07e964d3529e/wrist_joint2_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
