筋電義手 12K44エルゴアーム
筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。
筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。
筋電義手のための肘継手

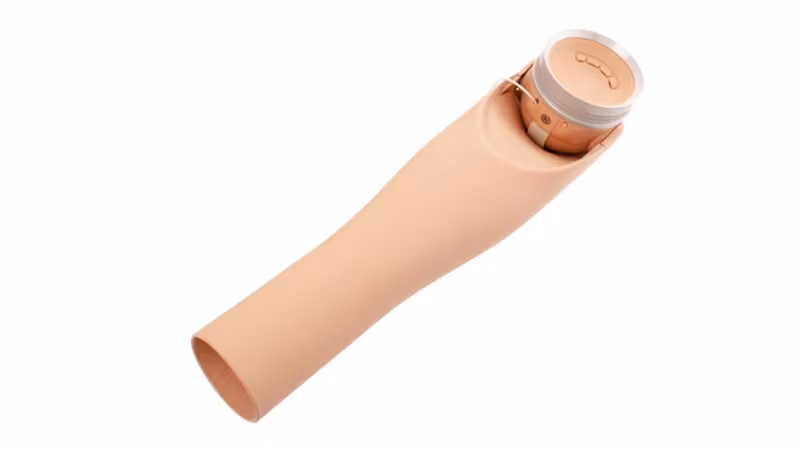

12K44エルゴアームは、筋電義手マイオボック用の肘継手です。
AFB(屈曲補助装置)を搭載しており、従来の能動肘継手と比較して少ない力で肘を曲げる事ができます。
上腕義手の方にも筋電義手が使いやすくなり、さらに生活の幅が広がります。
![筋電義手 マイオボックシステム 12K44エルゴアーム肘継手 AFB屈曲アシスト機能 機能/構成/仕組み](https://images.ctfassets.net/8ks1shyq5m87/7K7X1JoJ74jW5j4ybdTu4S/fcc7bcdcfff9f57e58b62b27428edce8/12k44_product_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
12K44エルゴアームの特徴

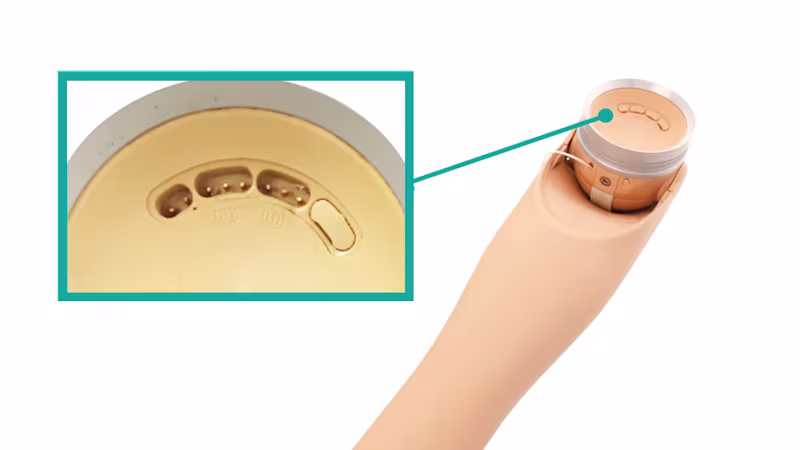

ケーブル類が内蔵
電極ケーブルやバッテリーケーブルを接続する接続口があります。
必要な電気ケーブルは内蔵されているため、断線の心配も少なく安心です。
また、外観もスッキリしています。
![筋電義手 マイオボックシステム 12K44エルゴアーム肘継手 AFB屈曲アシスト機能 機能/構成/仕組み](https://images.ctfassets.net/8ks1shyq5m87/6vPNDWqINemwIGBw6X4ann/e2b830e4e2db36db4597519db4cc485d/12k44_cable_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
AFB(屈曲補助装置)の動き
AFBとは、従来の能動肘継手と比較して少ない力で肘を曲げることができる装置です。
この装置により、断端を振る事で、肘継手の曲げ伸ばし動作を行う事ができます。
義手を振り上げると、肘継手が曲がります。この時、肘を曲げた状態で保持することができます。完全にロックしたい場合は、ケーブルを引く事でロック/アンロック操作ができます。
屈曲した肘継手は、断端を素早く前後に動かすか、健側で押すことにより、伸ばすことができます。
肘を伸ばした状態では腕が振りやすい状態となり、歩行動作や左右のバランスが自然です。
ハーネス操作を必要としないのは、筋電義手の大きな利点の一つです。その煩わしいハーネス操作なく、肘の曲げ伸ばしが行えるのはエルゴアームの最大の特徴です。
![筋電義手 マイオボックシステム 12K44エルゴアーム肘継手 AFB屈曲アシスト機能 機能/構成/仕組み](https://images.ctfassets.net/8ks1shyq5m87/7E1C9hyBsJgw2p09YB7d5Z/7d38fe79340d6ccf70bce3fa8fa6a880/myobock_12k44_AFB_JA-JP.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)

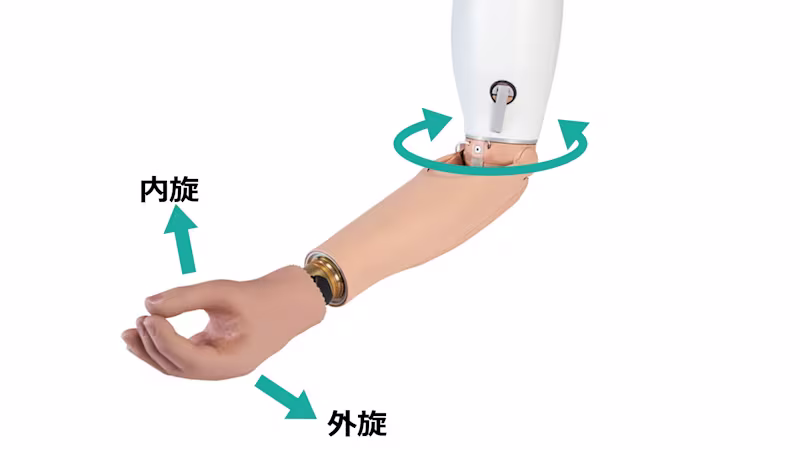

前腕部の内外旋
上腕部の取付け部分が回旋する事により、前腕部を内外旋(±80°)させることができます。
身体にハンドを近づけたり離したり、状況に応じて位置の調整が可能です。
内外旋の抵抗の強さは調整することが可能です。
![筋電義手 マイオボックシステム 12K44エルゴアーム肘継手 AFB屈曲アシスト機能 機能/構成/仕組み](https://images.ctfassets.net/8ks1shyq5m87/1mhpvwJLAgOgIzFS7kpfJX/7a45db49c043079e52574da1e101c11e/12k44_rotation_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
上腕義手マイオボックシステム
12K44を組合せた上腕筋電義手の構成パーツです。
21A47ソフトハーネスは、上腕義手のソケットに装着し、義手懸垂するパーツです。
機能の詳細は製品ページをご覧ください。
