義手の種類と構造
義手には切断レベルに応じて様々な種類があります。
さらに機能や操作方法によって「筋電義手」、「装飾義手」、「能動義手」などがあり、ユーザーの要望や生活環境に応じて選択されます。
義手の構造
断端(切断部)を収納するソケットと、切断レベルに応じて必要なパーツを組み合わせて製作されます。
前腕義手は「手先具(ハンドなど)」と「ソケット」、上腕義手は「手先具(ハンドなど)」「肘継手」「ソケット」で構成され、使用者のニーズによって義手の種類が選択され、それぞれのパーツが選択されます。
![上腕義手/前腕義手 種類と構造と仕組み ハンド/リスト/手継手/肘継手/ソケット](https://images.ctfassets.net/8ks1shyq5m87/5kf130yaIUJQWxgTj4U9fC/2669393ccfc985dbe6690c5e2f662443/sockets_upper.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
前腕義手
TR(Trans-Radial)と呼ばれる事もあります。
![義手 切断レベル 前腕義手 前腕切断](https://images.ctfassets.net/8ks1shyq5m87/76GHXZTJCSQ7AYVfmm42ey/902f18c3a2b19fd8a55f332365c68345/02_amplevel_TR3_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
切断レベル
前腕義手は、肘より下の部分の切断で、橈骨と尺骨を切断された場合に使用する義手です。
![義手 切断レベル 前腕義手 前腕切断](https://images.ctfassets.net/8ks1shyq5m87/76GHXZTJCSQ7AYVfmm42ey/902f18c3a2b19fd8a55f332365c68345/02_amplevel_TR3_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
切断レベル
前腕義手は、肘より下の部分の切断で、橈骨と尺骨を切断された場合に使用する義手です。
![terminology upper socket TRs_JA-JP](https://images.ctfassets.net/8ks1shyq5m87/2fe3ZG0JwTACzCrhAaw23P/60a23221901bfc98ddf7d2b3e6de8446/socket_TRs_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)

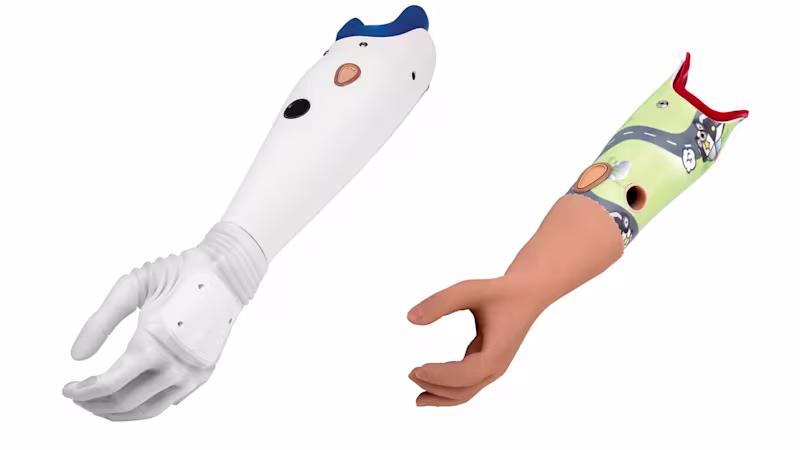

前腕義手
「手先具(ハンドなど)」と「ソケット」により構成されます。
筋電義手の場合は、断端部分に筋電位を採取する電極とバッテリーも取付けられます。
![義手の構造と仕組み 構成パーツ手先具 ハンド/フック/グライファー/能動ハンド/パッシブハンド](https://images.ctfassets.net/8ks1shyq5m87/6HVoEHK0au3XCBsDGX5rPC/17ba8b2f3e2915a07a65d5c4893906f8/hands_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)

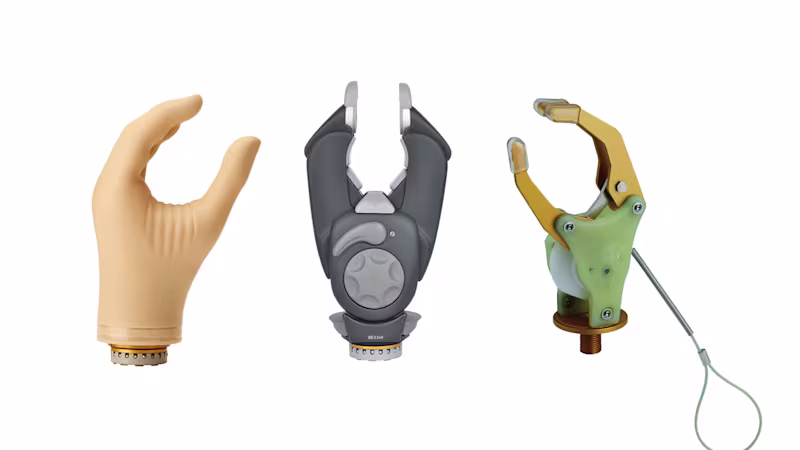

ハンド
手の機能や外観を補う義手の部品で、手の形をしたものや、作業に特化した形状のものがあります。筋電義手は他の義手よりハンドの把持力が強い特徴があります。
上腕義手
TH(Trans-Humeral)と呼ばれる事もあります。
![義手 切断レベル 上腕義手 上腕切断](https://images.ctfassets.net/8ks1shyq5m87/5rZQa2EMAo1zsPGdCWGIoL/d3200d9c3aabb60925124b2cbfb1ccb5/04_amplevel_TH_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
切断レベル
上腕義手は、肘より上の部分の切断で、上腕骨を切断された場合に使用する義手です。
![義手 切断レベル 上腕義手 上腕切断](https://images.ctfassets.net/8ks1shyq5m87/5rZQa2EMAo1zsPGdCWGIoL/d3200d9c3aabb60925124b2cbfb1ccb5/04_amplevel_TH_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
切断レベル
上腕義手は、肘より上の部分の切断で、上腕骨を切断された場合に使用する義手です。
![筋電義手 構造と仕組み michelangeloミケランジェロ 12K501アクソンアーム肘継手 筋電シグナルでロック/アンロック操作 AFB肘屈曲アシスト機能](https://images.ctfassets.net/8ks1shyq5m87/3w6D78V2DIPO2bwbs7eZg9/683e21a34fbdb2c49c27b8a6fd2088be/12K501_image_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
上腕義手
「手先具(ハンドやフック)」、「手継手」、「肘継手」により構成されます。
筋電義手の場合は、断端部分に筋電位を採取する電極とバッテリーも取付けられます。
![上腕義手 種類と構造と仕組み ハンド/リスト/手継手/肘継手/ソケット](https://images.ctfassets.net/8ks1shyq5m87/3XCcCVMpoXxtevI4VwgdCg/3a692814ad9473c6c335b64077334fd9/elbow_joint_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)

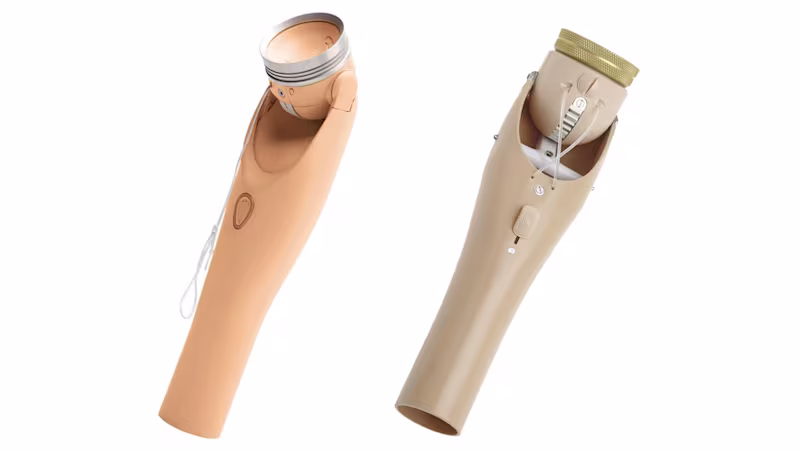

肘継手
肘の機能を代用するパーツです。前腕部の形状した継手や、支柱式の継手などがあります。
肘継手を任意の位置でロックができたり、軽く肘を触れたり、様々な機能を搭載しています。
![義手の構造と仕組み 構成パーツ手継手 ローテーター/回旋/面摩擦/殻構造/骨格構造](https://images.ctfassets.net/8ks1shyq5m87/2Cfkf2fAuGCtaBy86SoS1Z/9eb033e28f9d8796bcfb07e964d3529e/wrist_joint2_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
手継手
手継手は、前腕部のソケットと手先具を接続するパーツです。手関節の回内外や掌背屈の機能をもつものがあります。筋電義手では筋電シグナルで回内外が可能なものもあります。
義手の製品情報
![筋電義手 ミケランジェロMichelangelo パワーグリップ](https://images.ctfassets.net/8ks1shyq5m87/6Xxo5y7Cskr3TotmIeR5j9/50ac46285ae2b02d029c1d680068c302/michelangelo_oposition3_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
筋電義手 ミケランジェロハンド
ミケランジェロハンドは、機能性と装飾性の両方を兼ね備えた筋電義手ハンドです。
拇指の位置(ラテラル位、対立位)を筋電シグナルで切替える事が可能です。
![筋電義手 ミケランジェロMichelangelo パワーグリップ](https://images.ctfassets.net/8ks1shyq5m87/6Xxo5y7Cskr3TotmIeR5j9/50ac46285ae2b02d029c1d680068c302/michelangelo_oposition3_169-4c.jpg?fm=avif&fit=fill&f=faces&w=800&h=450)
筋電義手 ミケランジェロハンド
ミケランジェロハンドは、機能性と装飾性の両方を兼ね備えた筋電義手ハンドです。
拇指の位置(ラテラル位、対立位)を筋電シグナルで切替える事が可能です。
